PE/PEX颚式破碎机
分体式焊接铸钢机架，结构简单，耐冲击能力强；重型偏心轴和轴承，保证了动颚总成的耐冲击性；动颚上方安装重型护板，以承受物料的强力冲击。
颚板、边护板材质为高锰钢，肘板材质为灰铸铁，偏心轴材质为高强度锻钢，经过多次精密的机械加工、热处理和探伤检查制成，具有足够的刚度和强度。
进料粒度：0-1020mm | 生产能力：1-1100t/h
应用领域：许多行业，如采矿，冶炼，建材，公路，铁路，水利和化学工业。
处理物料：石灰石，花岗岩，大理石，玄武岩，铁矿石，河卵石，页岩，青金石，煤炭，鹅卵石，建筑垃圾等；
该系列产品采用铸钢机架和动颚，强度高，寿命长。具有破碎比大、产品粒度均匀、结构简单、工作可靠、维修简便、运营费用低等特点。广范应用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多部门，破碎抗压强度不超过320兆帕的各种物料。PE系列用于粗破，PEX系列用于中细破。

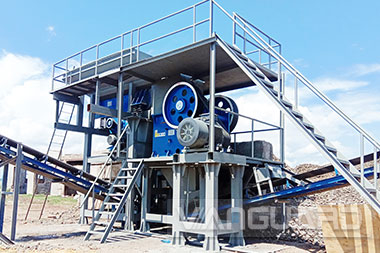

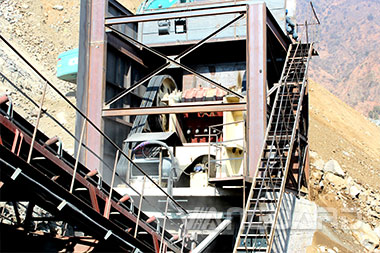

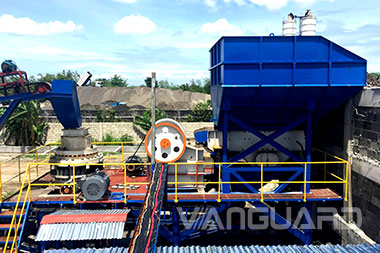

PE/PEX颚式破碎机 工作范围

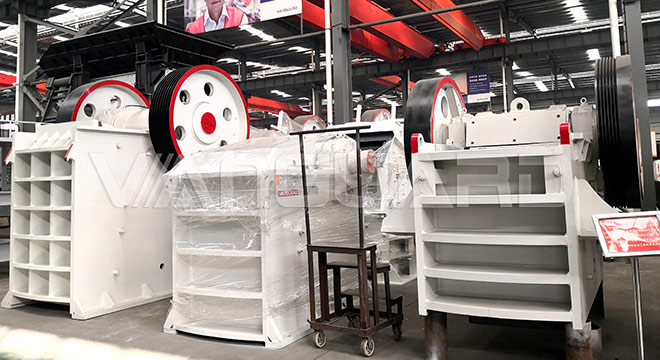

PE/PEX颚式破碎机 图片实拍
-
性能特点
该颚式破碎机的排料口调整范围大，有效地增加了设备的灵活性，可满足多种生产要求。
该颚式破碎机结构采用深V破碎腔设计，腔深但却无死区，物料在破碎腔内不会发生堵料现象，可有效提高生产效率。
采用了先进的数字化部件加工设备，使得颚式破碎机设备的内部结构更加的精密，较深的破碎腔保证了更高的生产效率。
颚式破碎机严格按照国家的环保标准进行设计，工作时产生的噪音低，配套的除尘设备有效地减少了粉尘污染。
-

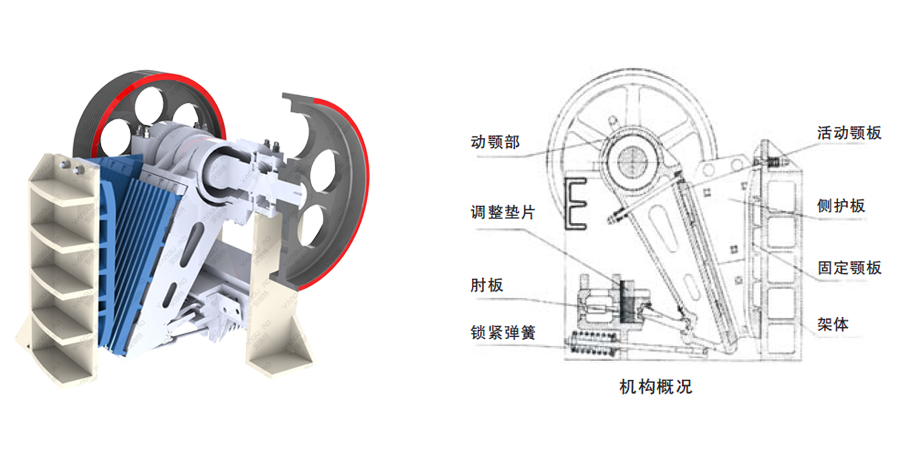

工作原理
颚式碎破机的工作部分是由两块颚板（定颚和动鄂）组成，定颚垂直固定在机体前壁上，动鄂位置倾斜与定颚板形成上大下小的破碎腔。电动机驱动皮带和皮带轮，通过偏心轴使动颚上下运动，使得动颚板对着定颚做周期性的循环性动作。当动颚上升时肘板和动颚间夹角变大，从而推动动颚板向定颚板接近，与此同时物料被压碎或碾搓达到破碎目的；当动颚下行时，肘板与动颚间夹角变小，动颚板在拉杆弹簧的作用下离开定颚板，此已破碎物料从破碎腔下料口排出，随着电动机连续转动而破碎机动颚作周期性的压碎和排泄物料，实现连续作业。
技术参数
|
型号 |
进料口尺寸(mm) |
最大进料粒度 (mm) |
出料口可调节范围(mm) |
产量 (t/h) |
电机功率 (kW) |
|
PE150×250 |
150×250 |
125 |
10-40 |
1-3 |
5.5 |
|
PE150×750 |
150×750 |
125 |
18-48 |
8-25 |
15 |
|
PE250×400 |
250×400 |
210 |
20-60 |
5-20 |
15 |
|
PE400×600 |
400×600 |
340 |
40-100 |
16-65 |
30 |
|
PE500×750 |
500×750 |
425 |
50-100 |
45-100 |
55 |
|
PE600×900 |
600×900 |
500 |
65-160 |
60-160 |
75 |
|
PE750×1060 |
750×1060 |
630 |
80-160 |
110-320 |
110 |
|
PE800×1060 |
800×1060 |
640 |
130-190 |
130-330 |
110 |
|
PE900×1200 |
900×1200 |
750 |
95-210 |
220-450 |
132 |
|
PE1000×1200 |
1000×1200 |
850 |
200-300 |
280-560 |
160 |
|
PE1200×1500 |
1200×1500 |
1020 |
150-300 |
400-800 |
220 |
|
PE1500×1800 |
1500×1800 |
1200 |
210-360 |
520-1100 |
280 |
|
PEX250×750 |
250×750 |
210 |
25-60 |
13-35 |
22 |
|
PEX250×1000 |
250×1000 |
210 |
25-60 |
16-52 |
30 |
|
PEX250×1200 |
250×1200 |
210 |
25-60 |
20-65 |
37 |
|
PEX300×1300 |
300×1300 |
250 |
20-90 |
30-105 |
55 |
